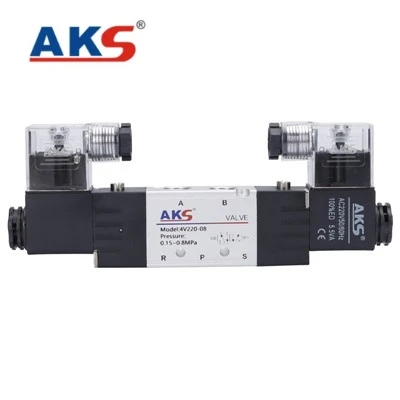

5/3-fach (mittig geschlossen) pneumatisches Magnetventil mit G1/4 Zoll Anschlüssen (Innengewinde), G 1/8 Zoll Auspuffanschlüssen und 220 V AC Spule. Indirekt betrieben (intern pilotiert). Zu den Anwendungen gehört die Steuerung von doppeltwirkenden Zylindern mit Zwischenpositionen. Betriebsdruck von 0,15 bis 0,8 mpa (21 bis 114 psi). Nur für Luft geeignet. Mit manueller Überschreibungssteuerung. Kann auf einem Verteiler mit zentraler Luftzufuhr/Entlüftung montiert werden. Ansprechzeit 0,05 s, Temperaturbereich von -5 bis 60°C.

Nachteile

• Nur für (saubere) Luft, nicht für andere Medien oder Vakuum

• Minimaler Druck von 3 bar für den ordnungsgemäßen Betrieb erforderlich (Vorsteuerventil)

Spezifikation

Anschlussgröße: 1/4 1/2 Zoll

Spannung: 220 V AC 24VDC

Material: Aluminium

Dichtungsmaterial: HNBR

Funktion: Mitte geschlossen

Ventilöffnungen/-positionen: 5/3 Weg 3/2 Wege

Betrieb: Indirekt

Anschlussart: Innengewinde zylindrisch BSPP-G
